उत्पाद विवरण
उत्पत्ति के प्लेस: Jiangsu
ब्रांड नाम: Zhijia
प्रमाणन: API, ce, RoHS, BIS, tisi, JIS, GS, ISO9001
मॉडल संख्या: कार्बन वेल्डेड पाइप
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5 टन
मूल्य: USD 621-938 Per Ton
पैकेजिंग विवरण: बंडलों या लकड़ी के बक्से में या ग्राहक की आवश्यकता के रूप में पैक किया जाता है
प्रसव के समय: 10-15 दिनों के
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 500000 टन/टन प्रति माह
मानकों: |
एएसटीएम, एएसएमई और एपीआई, एएनएसआई बी 36.10 |
शिल्प: |
कोल्ड रोल्ड और कोल्ड ड्रॉ |
एएनएसआई मानक: |
बी1.20. |
ग्रेड: |
एएसटीएम ए106 ग्रेड ए, ग्रेड बी, ग्रेड सी |
प्रकार: |
ईआरडब्ल्यू / निर्बाध / फैब्रिकेटेड / वेल्डेड |
आकार: |
1/2" एनबी से 36" एनबी |
लंबाई: |
न्यूनतम 3 मीटर, अधिकतम 18 मीटर |
मोटाई: |
3-12 मिमी |
विशेषज्ञता विषय: |
बड़े व्यास एएसटीएम ए 106 ग्रेड बी पाइप |
अनुसूचियों: |
अनुसूची 20, 30, 40, मानक (एसटीडी), अतिरिक्त भारी (एक्सएच), 80, 100, 120, 140, 160, एक्सएक्सएच और भार |
एएसएमई मानक: |
बी36.10एम |
सहनशीलता: |
ठंडा खींचा हुआ पाइप: +/- 0.1 मिमी कोल्ड रोल्ड पाइप: +/- 0.05 मिमी |
समाप्त: |
प्लेन एंड, बेवेल्ड एंड, ट्रेडेड |
मानकों: |
एएसटीएम, एएसएमई और एपीआई, एएनएसआई बी 36.10 |
शिल्प: |
कोल्ड रोल्ड और कोल्ड ड्रॉ |
एएनएसआई मानक: |
बी1.20. |
ग्रेड: |
एएसटीएम ए106 ग्रेड ए, ग्रेड बी, ग्रेड सी |
प्रकार: |
ईआरडब्ल्यू / निर्बाध / फैब्रिकेटेड / वेल्डेड |
आकार: |
1/2" एनबी से 36" एनबी |
लंबाई: |
न्यूनतम 3 मीटर, अधिकतम 18 मीटर |
मोटाई: |
3-12 मिमी |
विशेषज्ञता विषय: |
बड़े व्यास एएसटीएम ए 106 ग्रेड बी पाइप |
अनुसूचियों: |
अनुसूची 20, 30, 40, मानक (एसटीडी), अतिरिक्त भारी (एक्सएच), 80, 100, 120, 140, 160, एक्सएक्सएच और भार |
एएसएमई मानक: |
बी36.10एम |
सहनशीलता: |
ठंडा खींचा हुआ पाइप: +/- 0.1 मिमी कोल्ड रोल्ड पाइप: +/- 0.05 मिमी |
समाप्त: |
प्लेन एंड, बेवेल्ड एंड, ट्रेडेड |

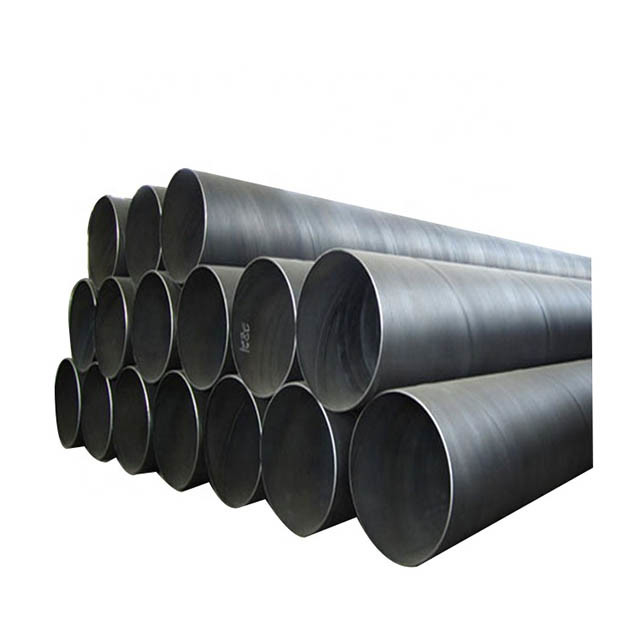

SA 106 Gr B Sch 40 वेल्डेड पाइप, A106 Gr B कार्बन स्टील ERW पाइप निर्माता चीन में
एएसटीएम ए106 ग्रेड बी पाइप उच्च तापमान, उच्च दबाव कार्बन स्टील पाइप के लिए एक विनिर्देश और ग्रेड है।झिजिया स्टील कंपनी विभिन्न आकारों और मात्राओं में इन पाइपों की आपूर्तिकर्ता है।विभिन्न अनुप्रयोगों में उपयोग किए जाने वाले विभिन्न मानक और ग्रेड हैं।A106 ग्रेड बी सीमलेस पाइपउन अनुप्रयोगों में उपयोग किया जाता है जहां गर्म गैसों और तरल पदार्थों को ऊंचे तापमान पर ले जाया जाता है।इन संयंत्रों में ऊर्जा की खपत को कम रखने के लिए यह महत्वपूर्ण है।इन पाइपों के अनुसूचियों द्वारा निरूपित विभिन्न दबाव वर्ग हैं।
हमारीएएसटीएम ए106 जीआर बी एसएच 40पाइप दबाव वर्ग के पाइपों की एक मध्यम श्रेणी है जिसे हल्के से मध्यम दबाव क्षमता वाले अनुप्रयोगों में लागू किया जा सकता है।के आवेदनएएसटीएम A106 Gr.B सामग्रीजहाज निर्माण, समुद्री अनुप्रयोगों, तेल और गैस रिफाइनरियों और पेट्रोकेमिकल संयंत्रों जैसे उद्योगों को देखा जा सकता है।A106 Gr.B सामग्रीहमारे द्वारा उत्पादित उच्च मानक, उच्च शक्ति, उच्च पहनने और आंसू प्रतिरोधी है।के आयामA106 ग्रेड बी पाइपमानकों और आवेदन आवश्यकताओं के साथ भिन्न होता है।A106b पाइपआमतौर पर इस्तेमाल की जाने वाली रेंज में आकार 1/8 इंच से 48 इंच तक होता है।आप किसी भी कस्टम मेड पाइपिंग के लिए हमसे संपर्क कर सकते हैंएसए 106 जीआर बी सामग्री.
| आकार" | एमएसएल मेक | आईएसएमटी मेक | जेएसएल मेक |
|---|---|---|---|
| 1/2" | 1,323.53 | 1,316.18 | 1,330.88 |
| 3/4" | 1,102.94 | 1,095.59 | 1,110.29 |
| 1" | 955.88 | 948.53 | 963.24 |
| 1.25" | 911.76 | 904.41 | 919.12 |
| 1.5" | 808.82 | 801.47 | 816.18 |
| मूल्य अमरीकी डालर/टन सभी कीमतें SCH 40, SCH 60, SCH 80 और SCH XS . के लिए लागू हैं |
|||
| एनपीएस [डीएन डिज़ाइनर] | ऊपर | नीचे | ||
| में। | मिमी | में। | मिमी | |
| 1/8 से 1-1/2 [6 से 40], सहित | 1/64 (0.015) | 0.4 | 1/64 (0.015) | 0.4 |
| 1-1/2 से 4 [40 से 100] तक, सहित | 1/32 (0.031) | 0.8 | 1/32 (0.031) | 0.8 |
| 4 से 8 से अधिक [100 से 200], सहित | 1/16 (0.062) | 1.6 | 1/32 (0.031) | 0.8 |
| 8 से 18 से अधिक [200 से 450], सहित | 3/32 (0.093) | 2.4 | 1/32 (0.031) | 0.8 |
| 18 से 26 से अधिक [450 से 650], सहित | 1/8 (0.125) | 3.2 | 1/32 (0.031) | 0.8 |
| 26 से 34 से अधिक [650 से 859], सहित | 5/32 (0.156) | 4.0 | 1/32 (0.031) | 0.8 |
| 34 से 48 से अधिक [850 से 1200], सहित | 3/16 (0.187) | 4.8 | 1/32 (0.031) | 0.8 |
तन्यता परीक्षण - एनपीएस 8 और बड़ा - या तो अनुप्रस्थ या अनुदैर्ध्य स्वीकार्य
एनपीएस 8 से छोटा - लॉट में तौला गया।बड़े आकार - लंबाई के अनुसार।
फ़्लैटनिंग टेस्ट - एनपीएस 2 और बड़ा।
बेंडिंग टेस्ट (कोल्ड) -- एनपीएस 2 और उससे कम।
| बेंड की डिग्री | मंडल का व्यास | |
| सामान्य ASTM A106 उपयोगों के लिए | 90 | 12 एक्स नॉम।दीया।पाइप का |
| क्लोज कोइलिंग के लिए | 180 | 8 एक्स नॉम।दीया।पाइप का |
| एएसटीएम ए 106 ग्रेड बी पाइप प्रकार | बाहर व्यास | दीवार की मोटाई | लंबाई |
|---|---|---|---|
| एएसटीएम ए106 ग्रेड बी सीमलेस पाइप (कस्टम आकार) | 1/2 "एनबी - 60" एनबी | SCH 5 / SCH 10 / SCH 40 / SCH 80 / SCH 160 | रीति |
| एएसटीएम ए106 ग्रेड बी वेल्डेड पाइप (स्टॉक में + कस्टम आकार में) | 1/2 "एनबी - 24" एनबी | आवश्यकता अनुसार | रीति |
| एएसटीएम ए106 ग्रेड बी ईआरडब्ल्यू पाइप (कस्टम आकार) | 1/2 "एनबी - 24" एनबी | आवश्यकता अनुसार | रीति |
| एएसटीएम ए106 ग्रेड बी देखा पाइप | 16 "एनबी - 100" एनबी | आवश्यकता अनुसार | रीति |
| मानक | श्रेणी | रासायनिक संरचना % | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| सी | एम.एन. | पी | एस | सी | करोड़ | घन | नी | एमओ | वी | ||
| एएसटीएम ए106 | बी | ≤0.30 | 0.29-1.06 | 0.035 | 0.035 | >0.10 | 0.40 | 0.40 | 0.40 | 0.15 | 0.08 |
| एएसटीएम ए53 | बी | ≤0.30 | 1.20 | 0.05 | 0.045 | - | 0.40 | 0.40 | 0.40 | 0.15 | 0.08 |
| एपीआई 5L | बी (पीएसएल -1) | 0.28 | 1.20 | 0.030 | 0.030 | - | - | - | - | - | - |
| दीन 1629, दीन 2448 |
सेंट 37.0 | 0.17 | - | 0.040 | 0.040 | - | - | - | - | - | - |
| सेंट 44.0 | 0.21 | - | 0.040 | 0.040 | - | - | - | - | - | - | |
| EN10210 | S235JRH | 0.17 | ≤1.40 | 0.040 | 0.040 | - | - | - | - | - | - |
| जीबी/टी8163, जीबी/टी8162 |
10# | 0.07-0.13 | 0.35-0.65 | 0.035 | 0.035 | 0.07-0.37 | 0.15 | 0.25 | ≤0.30 | - | - |
| 20# | 0.17-0.23 | 0.35-0.65 | 0.035 | 0.035 | 0.17-0.37 | 0.25 | 0.25 | ≤0.30 | - | - | |
| मानक | श्रेणी | तन्यता ताकत (एमपीए) |
नम्य होने की क्षमता (एमपीए) |
ट्रांस। बढ़ाव (%) |
प्रभाविता परीक्षण (जे) |
|---|---|---|---|---|---|
| एएसटीएम ए106 | बी | >415 | 240 | ≥16.5 | - |
| एएसटीएम ए53 | बी | >415 | 240 | - | - |
| एपीआई 5L | बी (पीएसएल -1) | >414 | 241 | खंड a . के रूप में | - |
| दीन 1629 | सेंट 37.0 | 350-480 | 235 | 23 | - |
| दीन 2448 | सेंट 44.0 | 420-550 | 275 | 19 | - |
| EN10210 | S235JRH | 360-510 | 235 | 26 | 27 (+20 डिग्री सेल्सियस) |
| जीबी/टी 8163 | 10# | 335-475 | 205 | 24 | - |
| जीबी/टी 8162 | 20# | 410-550 | 245 | 20 | - |
| अधिकतम स्वीकार्य दबाव(साई) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| एनपीएस | घेरे के बाहर | अनुसूची | ||||||||||||
| (में) | (में) | 10 | 20 | 30 | कक्षा | 40 | 60 | एक्सएस | 80 | 100 | 120 | 140 | 160 | एक्सएक्सएस |
| 1/4 | 0.54 | 7985 | 7985 | 10798 | 10798 | |||||||||
| 3/8 | 0.675 | 6606 | 6606 | 9147 | 9147 | |||||||||
| 1/2 | 0.84 | 6358 | 6358 | 8575 | 8575 | 10908 | 17150 | |||||||
| 3/4 | 1.05 | 5273 | 5273 | 7187 | 7187 | 10220 | 14373 | |||||||
| 1 | 1.315 | 4956 | 4956 | 6670 | 6670 | 9316 | 13340 | |||||||
| 1 1/4 | 1.66 | 4133 | 4133 | 5638 | 5638 | 7380 | 11276 | |||||||
| 1 1/2 | 1.9 | 3739 | 3739 | 5158 | 5158 | 7247 | 10316 | |||||||
| 2 | 2.375 | 3177 | 3177 | 4498 | 4498 | 7097 | 8995 | |||||||
| 2 1/2 | 2.875 | 3460 | 3460 | 4704 | 4704 | 6391 | 9408 | |||||||
| 3 | 3.5 | 3024 | 3024 | 4200 | 4200 | 6132 | 8400 | |||||||
| 3 1/2 | 4 | 2769 | 2769 | 3896 | 3896 | |||||||||
| 4 | 4.5 | 2581 | 2581 | 3670 | 3670 | 4769 | 5782 | 7339 | ||||||
| 5 | 5.563 | 2273 | 2273 | 3303 | 3303 | 4404 | 5505 | 6606 | ||||||
| 6 | 6.625 | 2071 | 2071 | 3195 | 3195 | 4157 | 5318 | 6390 | ||||||
| 8 | 8.625 | 1420 | 1574 | 1829 | 1829 | 2307 | 2841 | 2841 | 3375 | 4085 | 4613 | 5147 | 4971 | |
| 10 | 10.75 | 1140 | 1399 | 1664 | 1664 | 2279 | 2279 | 2708 | 3277 | 3847 | 4558 | 5128 | 4558 | |
| 12 | 12.75 | 961 | 1268 | 1441 | 1560 | 2160 | 1922 | 2644 | 3244 | 3843 | 4324 | 5042 | 3843 | |
| 14 | 14 | 875 | 1092 | 1313 | 1313 | 1533 | 2079 | 1750 | 2625 | 3283 | 3829 | 4375 | 4921 | |
| 16 | 16 | 766 | 956 | 1148 | 1148 | 1531 | 2009 | 1531 | 2585 | 3157 | 3733 | 4404 | 4882 | |
| 18 | 18 | 681 | 849 | 1192 | 1021 | 1530 | 2042 | 1361 | 2553 | 3147 | 3743 | 4252 | 4848 | |
| 20 | 20 | 613 | 919 | 1225 | 919 | 1455 | 1989 | 1225 | 2526 | 3138 | 3675 | 4288 | 4824 | |
| 22 | 22 | 557 | 835 | 1114 | 835 | 1949 | 1114 | 2506 | 3063 | 3619 | 4176 | 4733 | ||
| 24 | 24 | 510 | 766 | 1147 | 766 | 1405 | 1978 | 1021 | 2489 | 3126 | 3700 | 4210 | 4786 | |
| 30 | 30 | 510 | 817 | 1021 | 613 | 817 | ||||||||
| 32 | 32 | 478 | 766 | 957 | 574 | 1054 | ||||||||
| 34 | 34 | 450 | 721 | 901 | 540 | 992 | ||||||||
| 36 | 36 | 425 | 681 | 851 | 510 | 1021 | ||||||||
| 42 | 42 | 583 | 729 | 438 | 875 | |||||||||
| नायब | आकार | आयुध डिपो | 40 | 5एस | 10एस | S10 | S20 | S40 | S60 | एक्सएस/80एस | S80 | S100 | S120 | S140 | S160 | एक्सएक्सएस |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | ||
| 1/8” | 10.29 | 1.2 | 1.73 | 2.41 | ||||||||||||
| 1/4" | 13.72 | 1.7 | 2.24 | 3.02 | ||||||||||||
| 3/8” | 17.15 | 1.7 | 2.31 | 3.2 | ||||||||||||
| 15 | 1/2" | 21.34 | 2.8 | 1.7 | 2.1 | 2.77 | 3.73 | 3.73 | 4.78 | 7.47 | ||||||
| 20 | 3/4" | 26.67 | 2.9 | 1.7 | 2.1 | 2.87 | 3.91 | 3.91 | 5.56 | 7.82 | ||||||
| 25 | 1" | 33.4 | 3.4 | 1.7 | 2.8 | 3.38 | 4.55 | 4.55 | 6.35 | 9.09 | ||||||
| 32 | 1 1/4" | 42.16 | 3.6 | 1.7 | 2.8 | 3.56 | 4.85 | 4.85 | 6.35 | 9.7 | ||||||
| 40 | 1 1/2" | 48.26 | 3.7 | 1.7 | 2.8 | 3.68 | 5.08 | 5.08 | 7.14 | 10.2 | ||||||
| 50 | 2" | 60.33 | 3.9 | 1.7 | 2.8 | 3.91 | 5.54 | 5.54 | 9.74 | 11.1 | ||||||
| 65 | 2 1/2" | 73.03 | 5.2 | 2.1 | 3.1 | 5.16 | 7.01 | 7.01 | 9.53 | 14 | ||||||
| 80 | 3" | 88.9 | 5.5 | 2.1 | 3.1 | 5.49 | 7.62 | 7.62 | 11.1 | 15.2 | ||||||
| 90 | 3 1/2" | 101.6 | 5.7 | 2.1 | 3.1 | 5.74 | 8.08 | 8.08 | ||||||||
| 100 | 4" | 114.3 | 6 | 2.1 | 3.1 | 6.02 | 8.56 | 8.56 | 11.1 | 13.5 | 17.1 | |||||
| 125 | 5" | 141.3 | 6.6 | 2.8 | 3.4 | 6.55 | 9.53 | 9.53 | 12.7 | 15.9 | 19.1 | |||||
| 150 | 6" | 168.3 | 7.1 | 2.8 | 3.4 | 7.11 | 10.97 | 1 1 | 14.3 | 18.3 | 22 | |||||
| 200 | 8" | 219.1 | 8.2 | 2.8 | 3.8 | 6.4 | 8.18 | 10.3 | 12.7 | 12.7 | 15.1 | 19.3 | 20.6 | 23 | 22.2 | |
| 250 | 10" | 273.1 | 9.3 | 3.4 | 4.2 | 6.4 | 9.27 | 12.7 | 12.7 | 15.1 | 19.3 | 21.4 | 25.4 | 28.6 | 25.4 | |
| 300 | 12" | 323.9 | 9.5 | 4 | 4.6 | 6.4 | 10.3 | 14.3 | 12.7 | 17.5 | 21.4 | 25.4 | 28.6 | 33.3 | 25.4 | |
| 350 | 14" | 355.6 | 9.5 | 4 | 4.8 | 6.4 | 7.9 | 11.1 | 15.1 | 12.7 | 19.1 | 23.8 | 27.8 | 31.8 | 35.7 | |
| 400 | 16" | 406.4 | 9.5 | 4.2 | 4.8 | 6.4 | 7.9 | 12.7 | 16.7 | 12.7 | 21.4 | 26.2 | 31 | 36.5 | 40.5 | |
| 450 | 18" | 457.2 | 9.5 | 4.2 | 4.8 | 6.4 | 7.9 | 14.3 | 19.1 | 12.7 | 23.8 | 29.4 | 34.9 | 39.7 | 45.2 | |
| 500 | 20" | 508 | 9.5 | 4.8 | 5.5 | 6.4 | 9.5 | 15.1 | 20.6 | 12.7 | 26.2 | 32.5 | 38.1 | 44.5 | 50 | |
| 550 | 22" | 558.8 | 9.5 | 4.8 | 5.5 | 6.4 | 9.5 | 22.2 | 12.7 | 28.6 | 34.9 | 41.3 | 47.6 | 54 | ||
| 600 | 24" | 609.6 | 9.5 | 5.5 | 6.4 | 6.4 | 9.5 | 17.5 | 24.6 | 12.7 | 31 | 38.9 | 46 | 52.4 | 59.5 | |
| 650 | 26" | 660.4 | 9.5 | 7.9 | 13 | 12.7 | ||||||||||
| 700 | 28" | 711.2 | 9.5 | 7.9 | 13 | 12.7 | ||||||||||
| 750 | 30" | 762 | 9.5 | 6.4 | 7.9 | 7.9 | 13 | 12.7 | ||||||||
| 800 | 32" | 812.8 | 9.5 | 7.9 | 13 | 17.5 | 12.7 | |||||||||
| 850 | 34" | 863.6 | 9.5 | 7.9 | 13 | 17.5 | 12.7 | |||||||||
| 900 | 36" | 914.4 | 9.5 | 7.9 | 13 | 19.1 | 12.7 |
सतह खत्म:बेयर, ऑयलेड, मिल वार्निश, गैल्व, एफबीई, एफबीई डुअल, 3एलपीई, 3एलपीपी, कोल टार, कंक्रीट कोटिंग और टेप रैप।
अंत खत्म:बेवेल्ड, स्क्वायर कट, थ्रेडेड और कपल।
एएसटीएम ए 106 ग्रेड बी स्टील पाइपसबसे महत्वपूर्ण इंजीनियरिंग अनुप्रयोगों में और मोटर वाहन क्षेत्र में कुछ अनुप्रयोगों में भी उपयोग किया जाता है।इसके अलावा, कुछ मूल्य वर्धित कार्बन स्टील उत्पादों में एलपीजी सिलेंडर के लिए स्टील, एपीआई ग्रेड, जंग प्रतिरोधी स्टील, महत्वपूर्ण संरचनात्मक अनुप्रयोग स्टील, बॉयलर गुणवत्ता, ऑटो ग्रेड, सटीक ट्यूब और मध्यम / उच्च कार्बन ग्रेड शामिल हैं।
एएसटीएम ए 106 ग्रेड सी पाइप ज्यादातर में उपयोग किया जाता है:
| ग्रेड ए | ग्रेड बी | ग्रेड सी | |
|---|---|---|---|
| कार्बन मैक्स।% | 0.25 | 0.30 | 0.35 |
| मैंगनीज% | 0.27 से 0.93 | 0.29 से 1.06 | 0.29 से 1.06 |
| फास्फोरस, मैक्स।% | 0.025 | 0.025 | 0.025 |
| सल्फर, मैक्स।% | 0.025 | 0.025 | 0.025 |
| सिलिकॉन, मिन।% | 0.10 | 0.10 | 0.10 |
| निर्बाध | ग्रेड ए | ग्रेड बी | ग्रेड सी |
|---|---|---|---|
| तन्य शक्ति, मिन।, साई | 48,000 | 60,000 | 70,000 |
| यील्ड स्ट्रेंथ, मिन।, साई | 30,000 | 35,000 | 40,000 |
| भूतपूर्व | नया | |||
|---|---|---|---|---|
| कार्यान्वयन | मानक | सामग्री | मानक | सामग्री |
| निर्बाध | एएसटीएम ए106 | ग्रेड बी | एन 10216-2 | पी265जीएच |
एएसटीएम ए106 ग्रेड बी अनुसूची 160और एएसटीएम ए106 सॉर सर्विस पाइप दोनों ढीले हैं या लोहे की पट्टियों से बंधे बंडलों में हैं।विशेष पैकिंग: धातु या लकड़ी के मामले, पैलेट आदि।
अंकन आवश्यकताएँ
रोल्ड, डाई स्टैम्प्ड, या पेंट स्टेंसिल्ड (निर्माता का विकल्प)।
